商品説明

特徴

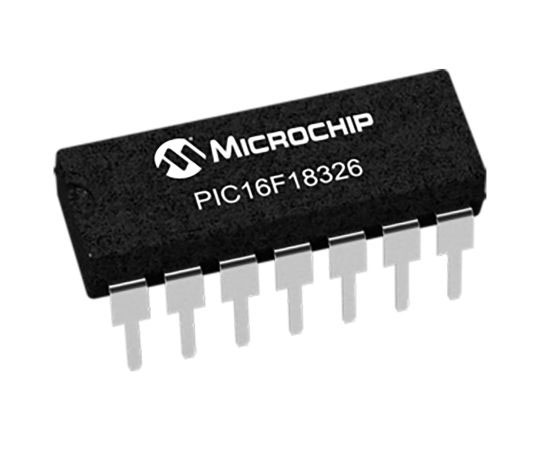

●PIC16F18325/18326/18345/18346　8ビットマイクロコントローラ
●MicrochipのPIC16Fシリーズのマイクロコントローラは、MicrochipのPIC（R）アーキテクチャを採用した8ビットMCUで、各種ピン及びパッケージオプションを用意しています。
●PIC16F18325/18345マイクロコントローラは、Microchipの拡張ミッドレンジコアをベースにしていて、新しい低消費電力の機能を備えています。
●ペリフェラルモジュールディスエーブルと共にアイドル及びドーズモードが追加されました。このため、電力が漏洩することなく、ペリフェラルを電力レール及びクロックツリーから取り外しできます。
●マイクロコントローラの機能
●CPU速度：最大8　MIPS　49の命令　16レベルハードウェアスタック　割り込み機能　内部発振器　12又は18　I/Oピン　パワーオンリセット（POR）　構成可能パワーアップタイマ（PWRTE）　ブラウンアウトリセット（BOR）及び低消費電力ブランアウトリセット（LPBOR）　拡張ウォッチドッグタイマ（WDT）　In-Circuitシリアルプログラミング（ICSP）　In-Circuitデバッグ（ICD）　低電圧プログラミング（LVP）　ペリフェラルピン選択（PPS）
●省エネ機能
●ペリフェラルモジュールディスエーブル（PMD）　–　消費電力を最低限に抑えるために、使用されていないペリフェラルを無効にする機能　スリープ、アイドル、ドーズ低電力モード　スリープモード：40　nA　@　1.8　V　（代表値）　ウォッチドッグタイマ：250　nA　@　1.8　V　（代表値）　二次発振器：300　nA　@　32　kHz　動作電流：8　μA　@　32　kHz　1.8　V　（代表値）
●周辺機能
●10ビットA/Dコンバータ　–　11又は17チャンネル（モデルによって異なる）　5ビットD/Aコンバータ（DAC）　コンパレータ（COMP）×2　電圧基準　設定可能なロジックセル（CLC）×4　コンプリメンタリ波形発生器（CWG）×2　キャプチャ/比較/PWM　（CCP）モジュール×4　10ビットPWM×2　数値制御発振器（NCO）　EUSART　–　RS-232、RS-485、及びLIN互換　マスタ同期シリアルポート（MSSP）×2　–　I2C、SMBus、PMBus互換　データ信号変調器（DSM）　ハードウェア制限タイマ（HLT）付き8ビットタイマ×4　16ビットタイマ×3

仕様

●入数：1袋（5個入）
●ファミリー名：PIC16
●パッケージタイプ：PDIP
●実装タイプ：表面実装
●ピン数：14
●デバイスコア：PIC
●データバス幅：8bit
●プログラムメモリサイズ：28　kB
●最大周波数：32MHz
●RAMサイズ：2　kB
●USBチャンネル：0
●PWMユニット数：0
●ADCチャンネル数：11
●標準動作供給電圧：2.3　→　5.5V
●ADCユニット数：1
●RoHS適合状況：適合
●コード番号：124-1554
