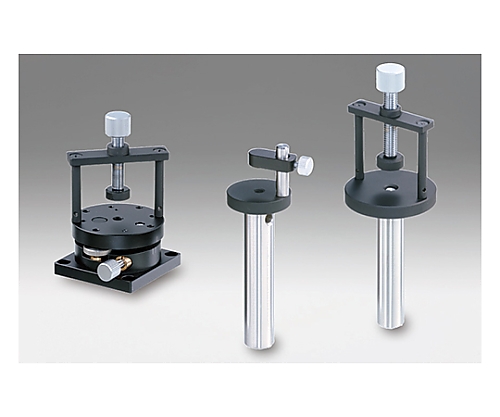

プリズムホルダー　5～26mm

商品説明

特徴

●キューブビームスプリッターや直角プリズムなどのブロック形状の光学素子を固定するホルダーです。
●プリズム押えの支柱が対角になるようにキューブプリズムを設置することで、プリズムの4面全てを使うことができます。
●KKDタイプは2方向の傾斜と回転の調整機構が備わっており、反射ビームの微調整が可能です。
●指定範囲の素子サイズであれば、任意のサイズでも固定できます。
●プリズム押え機構のノブと押えが独立しているので、ノブを回してもプリズムが一緒に回転することはありません。
●プリズム押えと支柱を取外したθαβ軸小型薄型ステージ（KKD-C）もご用意しています。
●※KKD-25PHとPLH-25はプリズムを押えるときに圧力がかからず、素子が脱落する危険性があります。
●※プリズムが固定されていることを確認してからご使用ください。
●※KKDタイプは調整後にプリズム押えを持ち上げると、プリズム台が動いて傾斜・回転の調整がズレてしまうことがあります。
●※調整後はプリズム押えは触らずにご使用ください。

仕様

●【＜プリズムホルダー＞共通仕様】
●▼主要素材：アルミ
●▼表面処理：黒アルマイト
●【個別仕様】
●▼適応素子サイズ：□5～□26mm
●▼調整範囲（回転）：±3°
●▼調整範囲(傾斜)：±3°
●▼分解能(回転)：約2.0°/回転
●▼分解能(傾斜)：約1.5°/回転
●▼質量：0.2kg
●RoHS適合品
