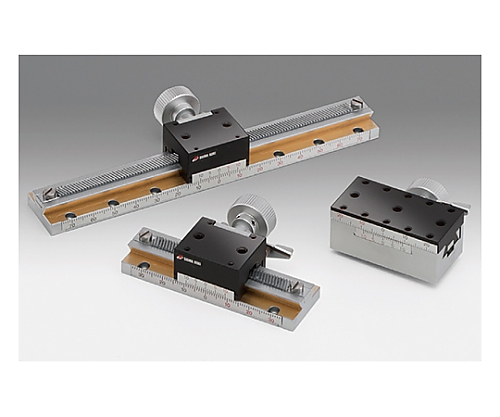

X軸小型ラックピニオンステージ　サイズ25×30mm

商品説明

特徴

●アリ溝ガイド・ラックピニオン方式により、動作頻度が比較的多く、早い動きと移動量が必要な場合に適したステージです。
●テーブル面サイズは25×30mmのロングストロークタイプのアリ式ステージです。
●送りハンドルと調整ツマミにより、操作性がしやすくなっています。
●※TARW-25501は、送りハンドルがステージ本体底面より突出しているため、平面上には直接固定することができません。
●※スペーサー等のにげが必要となります。

仕様

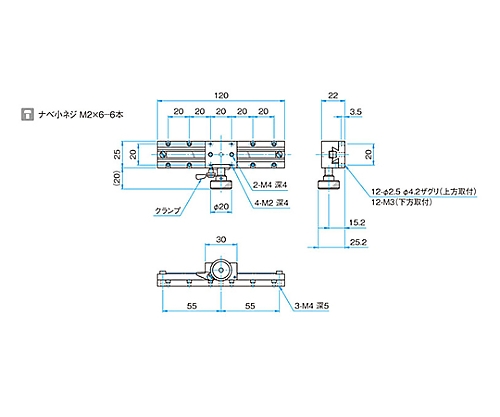

●テーブル面サイズ：25×30mm
●移動量：±45mm
●移動量/1回転：約20mm
●バーニア目盛：0.1mm
●移動ガイド：アリ溝方式
●主要材質：シンチュウ
●表面処理：スーパーブラッククロム
●耐荷重：49N（5.0kgf）
●移動精度/真直度：40μm
●許容モーメント荷重/ピッチング：0.5N･m
●許容モーメント荷重/ローリング：0.5N･m
●許容モーメント荷重/ヨーイング：0.5N･m
●モーメント剛性/ピッチング：2.03″/N･cm
●モーメント剛性/ローリング：1.53″/N･cm
●平行度：80μm
●質量：0.3kg
●RoHS適合品
