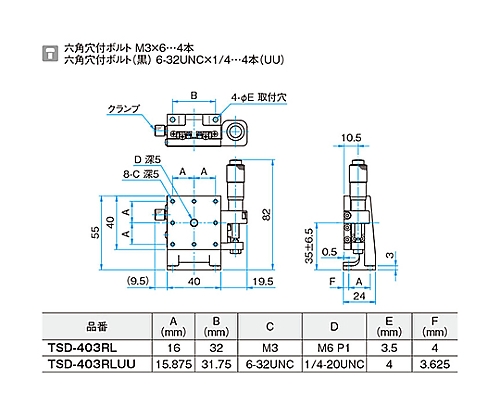

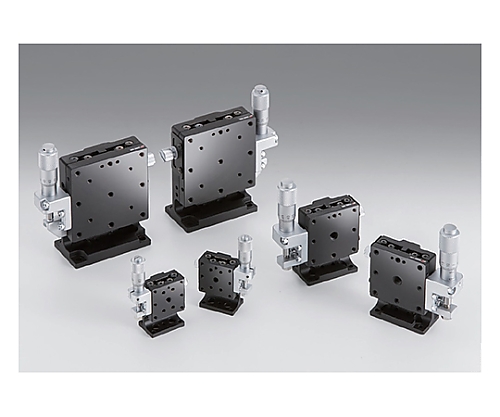

Z軸スチールステージ（垂直）　サイズ40×40mm

商品説明

特徴

●ステージ本体とZ軸ブラケットを一体化したZ軸ステージです。
●焼入れされたスチール製のステージ本体と移動テーブルに直接ガイド加工し、非常に耐久性に優れたステージです。
●品番末尾にFPがついている製品は、ファインピッチスクリューを使用しています。
●一般的なマイクロメータヘッドではありませんので、ご注意ください。
●ネジピッチ0.25mmで操作する際には、六角レンチまたは別売のツマミ付六角レンチ（KCL）が必要となります。

仕様

●【＜Z軸スチールステージ（垂直） 　ステージサイズ□25mm＞共通仕様】
●▼テーブル面サイズ：40×40mm
●▼移動量：±6.5mm
●▼移動ガイド：ボールガイド
●▼主要材質：鉄
●▼表面処理：スーパーブラッククロム
●▼耐荷重：49N(5.0kgf)
●▼移動精度/真直度：1μm
●▼移動精度/ピッチング：25″
●▼移動精度/ヨーイング：15″
●▼許容モーメント荷重/ピッチング：5.0″/N・cm
●▼許容モーメント荷重/ローリング：5.0″/N・cm
●▼許容モーメント荷重/ヨーイング：5.0″/N・cm
●▼モーメント剛性/ピッチング：0.3″/N・cm
●▼モーメント剛性/ローリング：0.2″/N・cm
●▼モーメント剛性/ヨーイング：0.23″/N・cm
●▼移動平行度：20μm
●▼直角度：30μm
●【個別仕様】
●▼移動量/1回転：0.5mm
●▼マイクロメータ最小読取：0.01mm
●▼質量：0.3kg
●RoHS適合品
