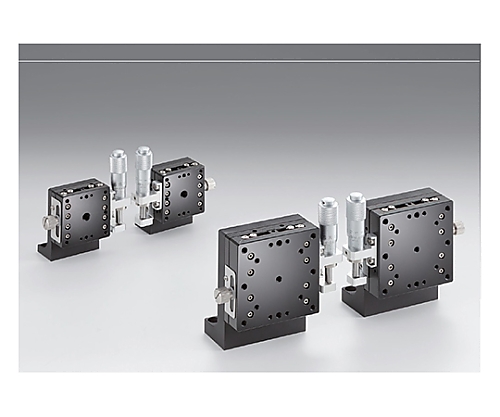

Z軸アルミステージ（垂直）　サイズ60×60mm

商品説明

特徴

●高剛性一体ガイドから、セパレート型へ進化し、低価格・高剛性・軽量化を実現しました。
●位置・アライメント調整に最適で、滑らかな移動が得られます。
●ガイドのR溝に対し、スチールボールが4点で接触移動するため、あらゆる方向に安定した負荷能力があります。
●TADC-SZシリーズに専用L型ブラケットを取り付けました。
●L型ブラケットが取り付いていない垂直面取付タイプもご用意しています。
●※マイクロメータヘッドを固定している部品やマイクロメータヘッドの種類によりステージ上面から突出している場合があります。
●※ステージに取り付ける試料の形状により、固定できない場合や移動量が確保できない場合がありますのでご注意ください。

仕様

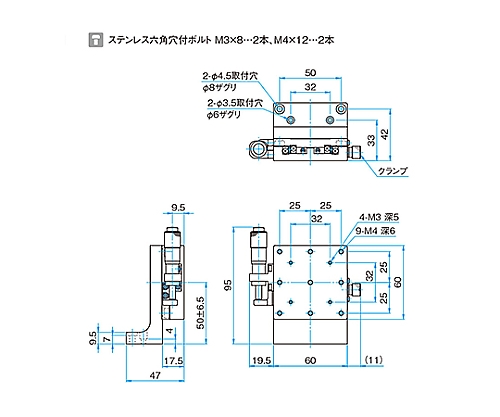

●テーブル面サイズ：60×60mm
●移動量：±6.5mm
●移動量/1回転：0.5mm
●マイクロメータ最小読取：0.01mm
●移動ガイド：ボールガイド
●主要材質：アルミ
●表面処理：黒アルマイト
●耐荷重：29.4N（3.0kgf）
●移動精度/真直度：3μm
●許容モーメント荷重/ピッチング：4.9N･m
●許容モーメント荷重/ローリング：4.9N･m
●モーメント剛性/ピッチング：0.3″/N･cm
●移動平行度：10μm
●質量：0.36kg
●RoHS適合品
