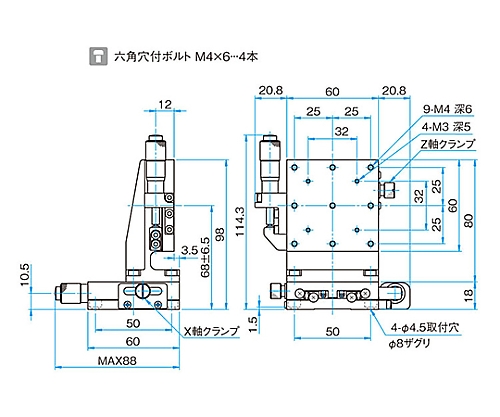

XZ軸スチールステージ（垂直）　サイズ60×60mm

商品説明

特徴

●ボールガイドのX軸ステージとZ軸ステージを組合せたステージです。
●一般的なマイクロメータヘッドではありませんので、ご注意ください。
●ネジピッチ0.25mmで操作する際には、六角レンチまたは別売のツマミ付六角レンチ（KCL）が必要となります。

仕様

●【＜XZ軸スチールステージ（垂直）　ステージサイズ□60mm＞共通仕様】
●▼テーブル面サイズ：60×60mm
●▼移動量：X軸±6.5mm　Z軸±6.5mm
●▼移動ガイド：ボールガイド
●▼主要材質：鉄
●▼表面処理：スーパーブラッククロム
●▼耐荷重：49N(5.0kgf)
●▼移動精度/真直度：1μm
●▼許容モーメント荷重/ピッチング：8.0N・m
●▼許容モーメント荷重/ヨーイング：8.0N・m
●▼モーメント剛性/ピッチング：0.45″/N･cm
●【個別仕様】
●▼マイクロ操作位置：サイド
●▼移動量/1回転：0.5mm
●▼マイクロメータ最小読取：0.01mm
●▼耐荷重：49N（5.0kgf）
●▼質量：1.3kg
●RoHS適合品
