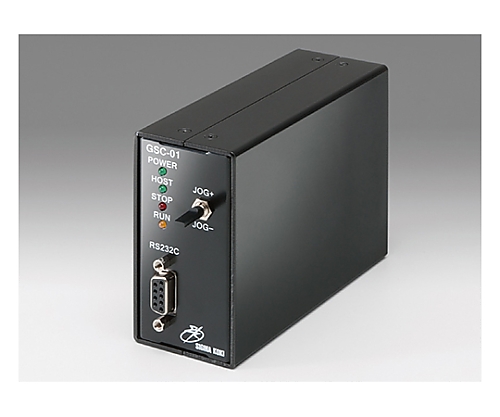

1軸ステージコントローラ

商品説明

特徴

●5相ステッピングモータドライバを内蔵した1軸のステージコントローラです。
●RS232Cインターフェイスによる外部制御と、フロントパネルのジョグスイッチ、外部I/Oによるジョグ駆動が可能です。
●※電源仕様はDC＋24V 2Aです。
●※PAT-001-POW1（ACアダプタ）をご購入いただくか、お客様によりご用意いただく必要があります。

仕様

●【＜1軸ステージコントローラ ＞共通仕様】
●▼主要機能　コントローラ機能：○　
●▼主要機能　制御軸数：1軸　
●▼主要機能　内蔵プログラム制御：－　
●▼主要機能　フィードバック制御：－　
●▼主要機能　円弧補間制御：－　
●▼主要機能　直線補間制御：－　
●▼主要機能　ドライバ機能：標準　
●▼主要機能　マイクロステップ（最大分割数）：2分割　
●▼主要機能　駆動電流：0.3～0.8A/相　
●▼一般仕様　電源電圧：DC24V 1.3A　
●▼一般仕様　消費電力：32VA　
●▼一般仕様　動作温度：5～40℃　
●▼一般仕様　保存温度：ー20～60℃　
●▼一般仕様　周囲湿度：20～80％RH　
●▼一般仕様　外形寸法（W×H×D）：47×90×125mm　
●▼一般仕様　重量：0.4kg　
●▼インターフェイス　GP-IB：－　
●▼インターフェイス　RS232C：○　
●▼インターフェイス　USB：－　
●▼インターフェイス　Ethernet：－　
●▼性能仕様　座標表示範囲：－　
●▼性能仕様　最大設定移動量：16777215　
●▼性能仕様　最大駆動速度：20,000pps　
●▼性能仕様　最小駆動速度：100pps　
●▼性能仕様　加減速時間：0～1,000ms　
●▼Ｉ/O仕様　原点センサ：－　
●▼Ｉ/O仕様　近接センサ：－　
●▼Ｉ/O仕様　CW（＋）リミット：○　
●▼Ｉ/O仕様　CCW（−）リミット：○　
●▼Ｉ/O仕様　汎用入力：4点　
●▼Ｉ/O仕様　汎用出力：4点　
●▼Ｉ/O仕様　制御入力：3点　
●▼Ｉ/O仕様　制御出力：－　
●▼Ｉ/O仕様　トリガ出力：－　
●▼制御コマンド　機械原点復帰：○　
●▼制御コマンド　論理原点設定：○　
●▼制御コマンド　相対位置駆動：○　
●▼制御コマンド　絶対位置駆動：○　
●▼制御コマンド　ジョグ運転：○　
●▼制御コマンド　ポジション指定：－　
●▼制御コマンド　円弧補間制御：－　
●▼制御コマンド　直線補間制御：－　
●▼制御コマンド　駆動：○　
●▼制御コマンド　減速停止：○　
●▼制御コマンド　非常停止：○　
●▼制御コマンド　速度設定：○　
●▼制御コマンド　モータフリー/ホールド：○　
●▼制御コマンド　ポート入力：○　
●▼制御コマンド　ポート出力：○　
●▼制御コマンド　原点オフセット設定：○　
●▼制御コマンド　ジョグ運転速度設定：○
●【個別仕様】
●▼品名：1軸ステージコントローラ
●CE適合品
