NOMI LOCK(TM)キネマティックミラーホルダー　適応素子サイズφ50mm

商品説明

特徴

●高安定型キネマティックミラーホルダーに同社オリジナルのロック機構（NOMI LOCK　TM　を搭載しています。
●NOMI LOCK　TM　調整ネジのトルクを可変できる新しいタイプのロック機構です。
●干渉計やレーザ加工装置など、調整後のビーム変位を問題にする用途に最適です。
●キネマティックミラーホルダーは、構造がシンプルで、剛性や安定性に優れ、干渉計やレーザの共振器に用いられています。

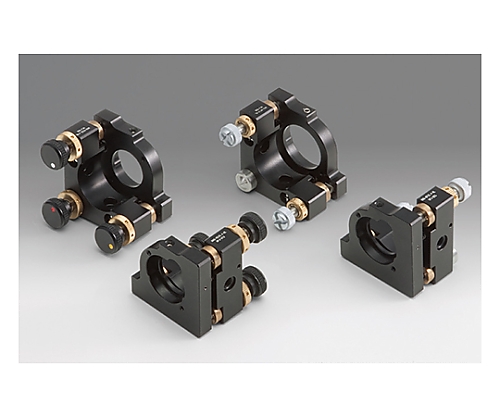

●高安定型ミラーホルダーのMHG-HSと量産型ミラーホルダーのMHG-MPの2タイプあります。
●高安定型（MHG-HS）はネジのツマミが大きく、2つの作用点の他に支点も調整でき、ミラーの垂直方向の変位も調整することができます。
●干渉計でNOMI LOCK　TM　を使用しても光軸ズレは干渉縞1本以内に納まります。
●（ロック操作による個人差があります）
●ミラーを固定するときに発生する応力を加減できるように、ミラー側面を３箇所で固定する保持方法を採用しています。
●ネジリング等による有効径の制約がないため、反射光や透過光で大きな有効径が得られます。
●ポストスタンドPSＴ（別売）や先端M6のロッドRO（別売）に取り付けられます。
●量産型（MHG-MP）はプレートやステージにM4ネジで直接固定することができます。
●量産型（MHG-MP）にはNOMI IOCK TM 専用スパナが附属されています。
●※量産型（MHG-MP）の回転中心はミラーの外側（ホルダーの支点）にあります。
●※高安定型（MHG-HS）は平らな面に固定する場合はロッド取付用プレート（MHG-＊＊BPRO）をご使用ください。
●※ロッド取付用プレート（MHG-＊＊BPRO）を使用すると光軸は10mm高くなります。
●※ミラー枠の突き当てはミラーの裏面側になるため、ミラーの厚さが変わると反射面の位置も変わります。

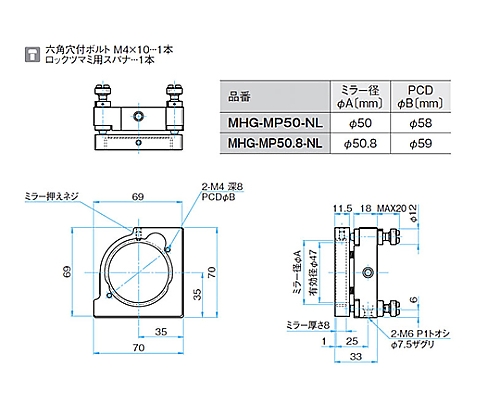

仕様

●【＜NOMI LOCK(TM)ネマティックミラーホルダー＞共通仕様】
●▼主要素材：アルミ（MHG-MP12.7-NLのみシンチュウ）
●▼表面処理：黒アルマイト（MHG-12.7-NLのみスーパーブラッククロム）
●【個別仕様】
●▼適応素子サイズ：φ50mm
●▼適応素子厚さ：5～8mm
●▼調整軸数：2
●▼調整範囲（あおり）：±2°
●▼調整範囲（回転）：±2°
●▼分解能(あおり)：約0.26°/回転
●▼分解能(回転)：約0.26°/回転
●▼質量：0.24kg
●RoHS適合品
