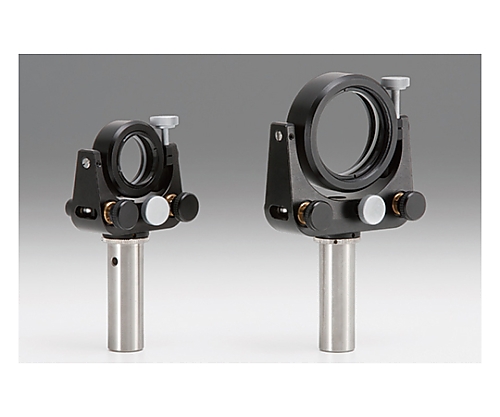

ジンバル式ミラーホルダー　適応素子サイズφ50mm　適応素子厚さ3～11mm

商品説明

特徴

●ジンバル構造になっているので、ミラーの反射面が回転中心で、ミラーの角度を自由に変えることができます。
●レーザビームの取り回しや反射ビーム方向を切り替える時に使用できます。
●ジンバル構造と切替クランプ付きの微調機構により、あらゆる方向で反射ビームの角度の微調整が行えます。
●ネジリングによりミラーの反射面がミラー枠の基準面に押し付けられているので、ミラーの厚さが変わっても反射面の位置が変わらず、常に反射面に回転中心が来ます。
●ミラー径がφ60mm以下のホルダーでは、0.25mmピッチの調整ネジを使用しているので、省スペースと精密な角度調整を実現しました。
●ロッドはRO-20-60（外径φ20mm長さ60mm）が接続されていますが、ロッドを他のサイズに交換することが可能です。但し、ロッドの取り外し/組み付けには、バイス（万力）やプライヤーなどの道具が必要になります。
●低光軸で安定性を高めたキネマティックミラーホルダー（MHG-NL）もご用意しています。
●調整ネジを目盛付きのマイクロメータに変えた（NHAN-M）もご用意しています。
●※ビームスプリッターを45度入射にして使用する場合、ミラー枠によりビームが欠けて透過有効径が小さくなります。
●※ビームスプリッターを使用する場合には、透過有効径が大きく取れるジンバル式ビームスプリッターホルダー（BHAN）をお薦めいたします。
●※光学系の調整後はミラーホルダーの切替クランプがしっかり締まっていることをご確認ください。
●※切替クランプが締まっていないと、微調整機構が動かなかったり、ホルダーが動いて光学系の調整が狂ってしまうことがあります。
●※ロッドスタンドに固定する場合は、必ずロッドを動かないように固定した上でミラーホルダーの調整をしてください。
●※ロッドスタンドの中間リングでロッドが保持されている場合は、特にロッドスタンドの締め忘れにご注意ください。

仕様

●【＜ジンバル式ミラーホルダー＞共通仕様】
●▼主要素材：アルミ
●▼表面処理：黒アルマイト
●【個別仕様】
●▼適応素子サイズ：φ50mm
●▼適応素子厚さ：3～11mm
●▼反射ビーム有効径（45°入射）：30.4mm
●▼微調範囲(あおり)：±4°
●▼微調範囲(回転)：±4°
●▼微調分解能(あおり)：約0.35°/回転
●▼微調分解能(回転)：約0.48°/回転
●▼超微調分解能(あおり)：−
●▼超微調分解能(回転)：−
●▼超微調ネジ表示換算(あおり)：−
●▼超微調ネジ表示換算(回転)：−
●▼質量：0.7kg
●RoHS適合品
