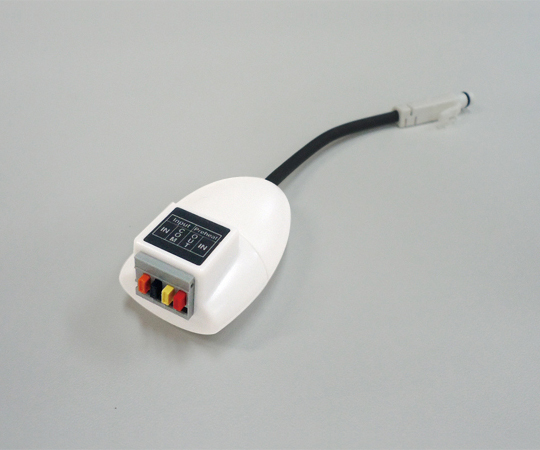

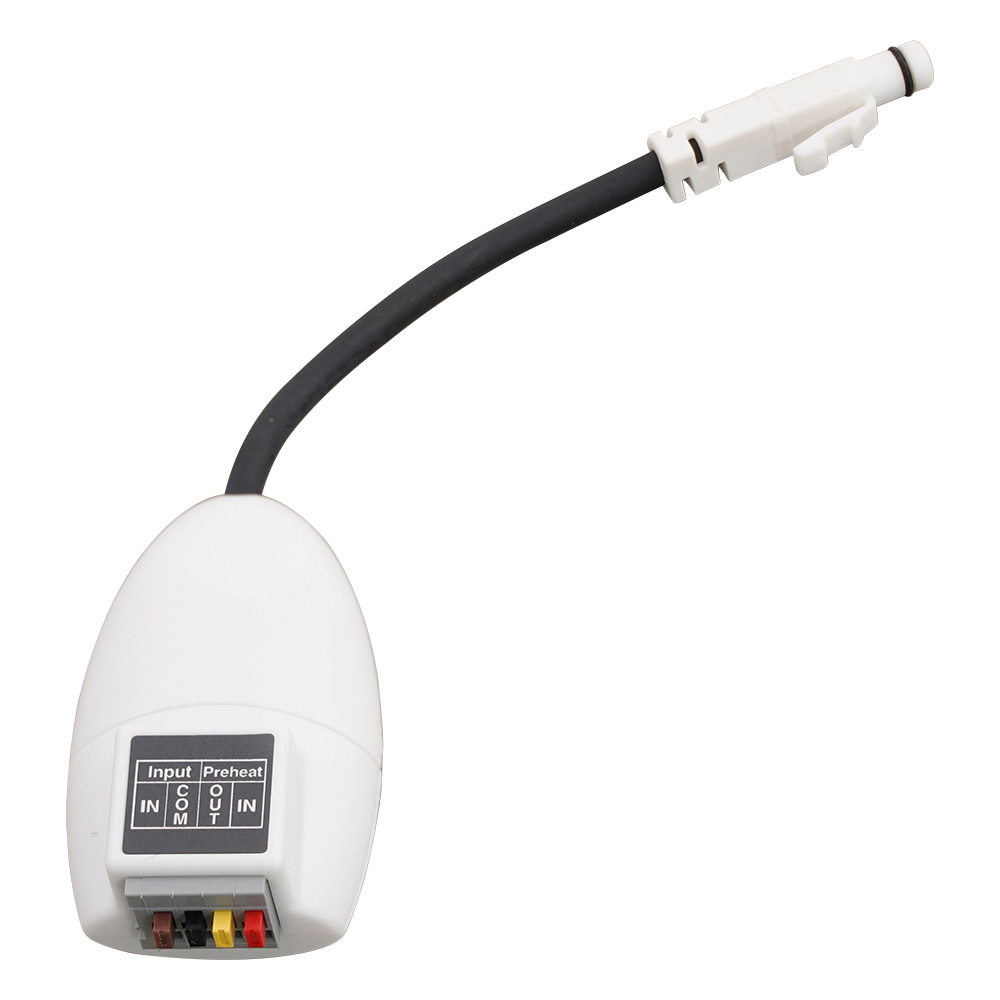

電圧モジュール

商品説明

仕様

●対応機種：TR-55i-V、RTR505B、RTR505BL
●材質：本体/ポリカーボネート、配線/塩化ビニール被覆電線
●測定対象：電圧
●入力電圧範囲：0～999.9mV、 0～22V
●破壊電圧：±28V
●測定分解能：
●▼0～400mV：0.1mV
●▼400mV～800mV：0.2mV
●▼800mV～999mV：0.4mV
●▼999mV～3.2V：1mV
●▼3.2V～6.5V：2mV
●▼6.5V～9.999V：4mV
●▼9.999V～22V：10mV
●測定精度：モジュール温度／
●▼-40～10℃：±1mV+読み値の0.5%
●▼10～40℃：±0.5mV+読み値の0.3%
●▼40～80℃：±1mV+読み値の0.5%
●入力インピーダンス：mVレンジ／約3MΩ、 Vレンジ／約1MΩ
●プレヒート機能：3V～20V100mAまでスイッチ可能, 1秒分解能で1秒から999秒まで
●コンデンサ負荷は330µF以下(*)
●センサ接続部：電線差込型(4端子)
●適合電線：単線／φ0.32～φ0.65mm (AWG28～AWG22)、推奨φ0.65mm (AWG22)、撚線／0.32mm2 (AWG22)、 素線径φ0.12mm以上
●ムキしろ：9～10mm
●動作環境：-40℃～80℃, 湿度90%以下(結露しないこと)蔵
