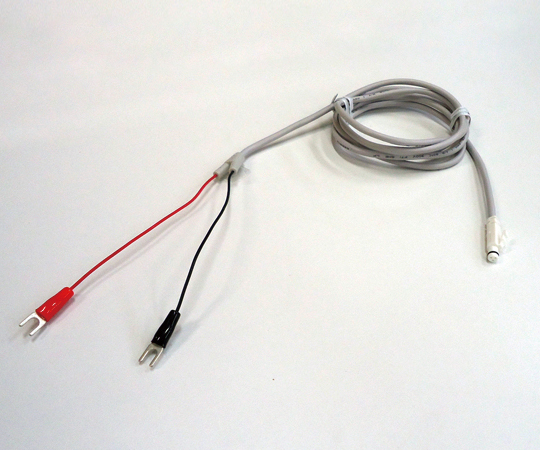

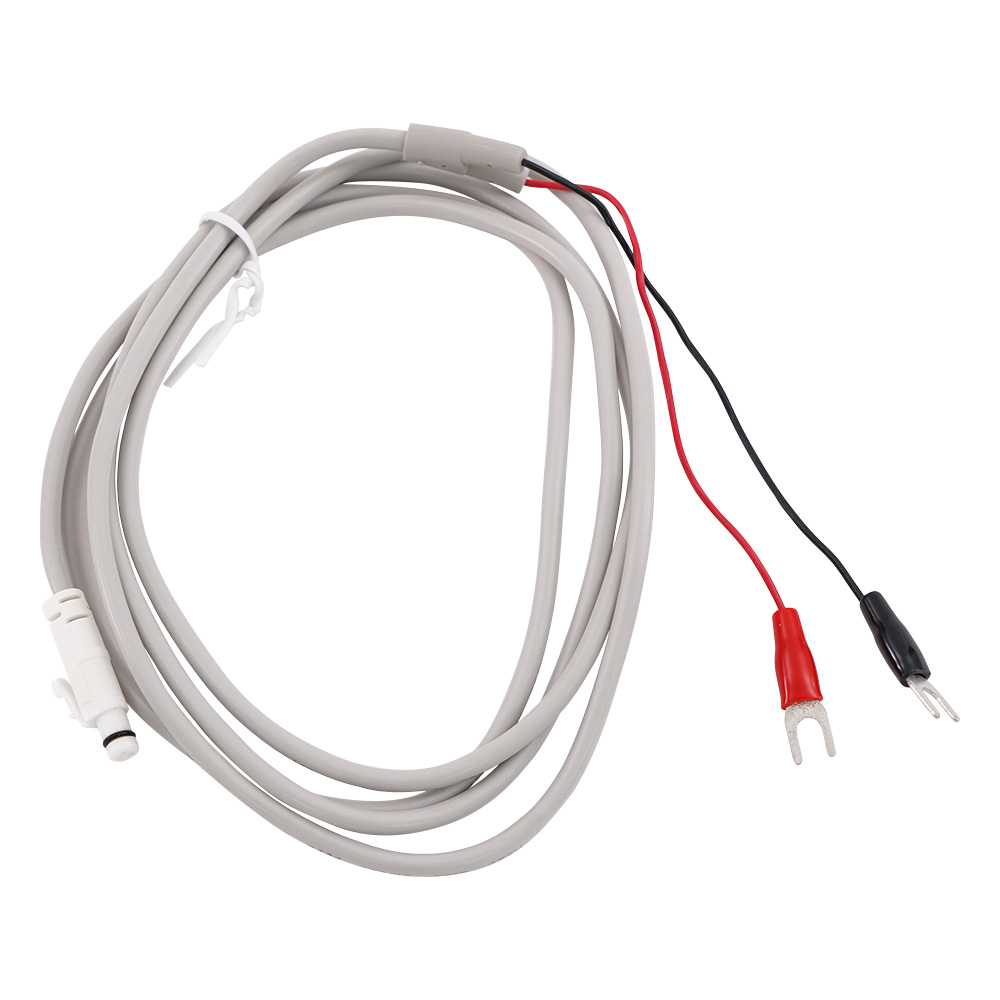

パルス入力ケーブル

商品説明

仕様

●対応機種：TR-55i-P、RTR505B、RTR505BL
●材質：塩化ビニール(被覆電線)
●測定対象：パルス数
●入力信号：無電圧接点入力
●電圧入力：0～27V (破壊電圧 : -5V, +27V)
●検出電圧：Lo: 0.5V 以下、 Hi: 2.5V 以上
●チャタリングフィルタ ON: 15Hz以下、 OFF: 3.5kHz以下
●0-3V矩形波信号において：
●Highレベルパルス幅チャタリングフィルタON：35ms以上
●▼チャタリングフィルタOFF： 180µs以上
●Lowレベルパルス幅チャタリングフィルタON：12ms以上
●▼チャタリングフィルタOFF：100µs以上
●応答極性：Low→Ｈｉｇｈ/High → Loｗ のどちらかを指定
●カウント可能最大数：61439/ 記録間隔
●入力インピーダンス：約100KΩプルアップ
●最大ジッタ幅 通常／0.01秒程度、通信時／0.1秒程度
●上記はTR-55i-Pに接続して使用する場合の仕様です。
