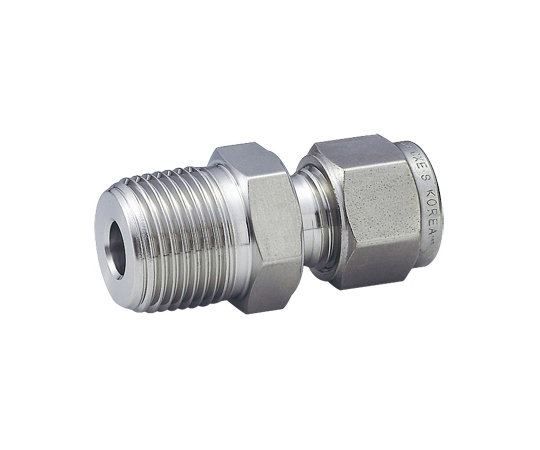

チューブ継手　コネクタ　インチサイズ

商品説明

特徴

●基本構成は、継手本体、フロントフェルール、バックフェルール、ナットの4点の部品からなり使用時にチューブが接続されます。
●使用時のフロントとバックの2つのフェルールは、相互の連動作用により、チューブの許容限度内の外径、肉厚、材質、硬度の変化を補正し、漏れの生じない優れた接続を常に保障します。
●Hy-Lokチューブ継手は、Hy-LokCorporationの厳格な品質管理プログラムのもとで製造されています。

仕様

●ステンレス鋼316
●チューブ外径D　インチ：1/4
●チューブ外径D　ミリ：6.35
●T　R（PT）：1/4
●d　最小：4.82
●対面距離（六角二面幅）h　インチ：9/16
●対面距離（六角二面幅）h　ミリ：14.28
●対面距離（六角二面幅）H　インチ：9/16
●対面距離（六角二面幅）H　ミリ：14.28
●A：15.24
●B：17.78
●l：30.48
●L：37.84
●コード番号：04111045
