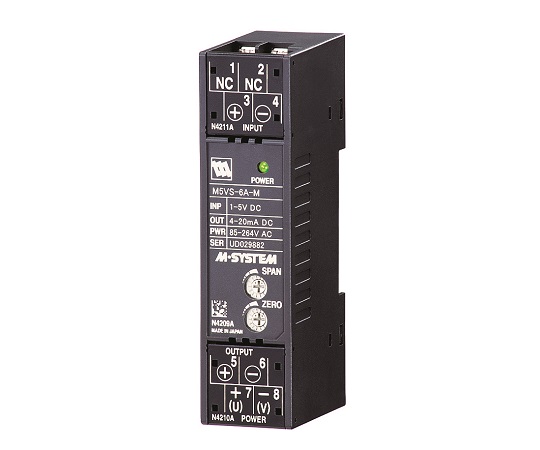

直流入力変換器

商品説明

特徴

●直流信号を入力とするコンパクト形端子台構造の変換器
●アナログ回路により直流信号を統一信号に変換
●密着取付可能
●電源表示LED搭載

仕様

●構造：小形端子台構造
●接続方式：M3.5ねじ端子接続（締付トルク　0.8N・m）
●端子ねじ材質：鉄にニッケルメッキ
●ハウジング材質：難燃性黒色樹脂
●アイソレーション：入力-出力-電源間
●出力範囲：約-10～+110％（1～5V　DC時）
●ゼロ調整範囲：-2～+2％（前面から調整可）（入力コード4W、5Wは　-1～+1％）
●スパン調整範囲：98～102％（前面から調整可）（入力コード4W、5Wは99～101％）
●電源表示ランプ：緑色LED、電源供給時点灯
●消費電力：交流電源：100V　ACのとき　約2VA/200V　ACのとき約3VA/264V　ACのとき　約3VA
●直流電源：約2W
●使用温度範囲：入力信号コード　02以外：-5～+55℃/入力信号コード　02：0～40℃
●使用湿度範囲：入力信号コード　02以外：0～90％RH（結露しないこと）/入力信号コード　02：30～70％RH（結露しないこと）
●取付：DINレール取付
●入力信号：電流入力4～20mA　DC（入力抵抗　249Ω）
●出力信号：電流出力4～20mA　DC（負荷抵抗　550Ω以下）
●供給電源：直流電源24V　DC（許容範囲　±10％、リップル含有率　10％p-p以下）
