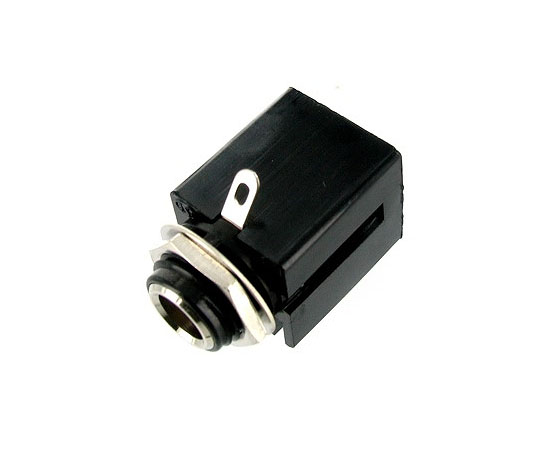

6.3mmモノラルジャック

商品説明

特徴

●グラウンド部がシャーシに電気的に接地するタイプのスイッチ付きモノラルジャックです。

仕様

●コネクタの形態：6.3mmジャック
●ステレオ/モノラル：モノラル
●極数：2極
●形式：ストレート
●端子部処理：-
●材質：プラスチック
●備考：-
●□絶縁と非絶縁について
●パネル取り付けタイプのRCAピンジャック、φ3.5ジャックなどは｢絶縁タイプ｣および｢非絶縁タイプ｣に分かれます。絶縁または非絶縁とはコネクタをパネルに取り付けた場合、｢コネクタのGND端子がパネルに接触するかしないか｣を言います。
●絶縁タイプのものはコネクタのGND端子がパネルと接続（接触）されない。
●非絶縁タイプはパネルが金属性の場合、電気的に接続された状態になる。
●絶縁タイプのコネクタは｢GND（グランド）ループ｣を作りたくない場合に用います。
●※GNDループとは
●配線がループ（輪）になっていることで、特にGND線のループを｢GNDループ｣と言います。磁束がループと鎖交するとGND線に電流が流れ、これにより電圧が生じ、これがノイズとなります。このような場合、ループを切れば磁束の鎖交によるノイズを防ぐことができます。
