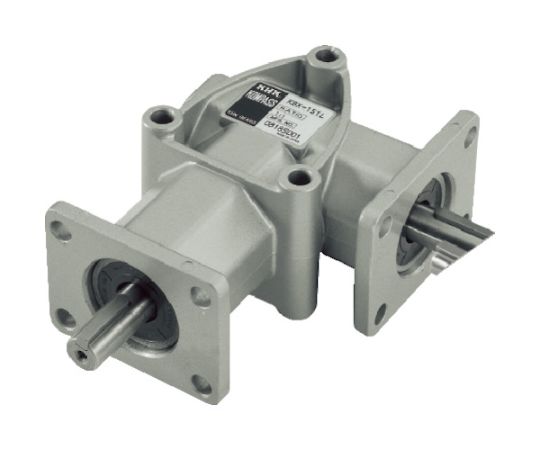

ベベルボックス

商品説明

特徴

●構造が簡単でケースはアルミダイカスト製です。
●特殊鋼を浸炭焼入れしたスパイラルベベルギヤを使用しています。
●歯数比は1、2を用途に合わせ選択可能です。
●潤滑油は工場出荷時に規定量封入してあります。
●動力伝達用歯車用。

仕様

●減速比：1/1
●軸径φD（h7）（mm）：15
●バックラッシ（'）：10′～37′
●形状：L
●軸径公差：JIS h7

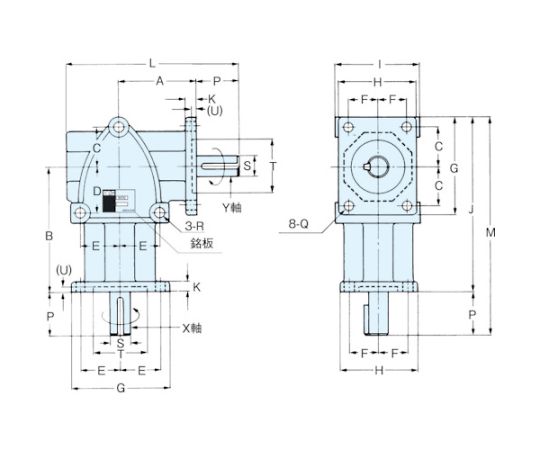

●A（mm）：66
●B（mm）：100
●C（mm）：31
●D（mm）：36
●E（mm）：31
●F（mm）：22
●G（mm）：80
●H（mm）：62
●I（mm）：66
●J（mm）：140
●K（mm）：8
●L（mm）：137
●M（mm）：170
●P（mm）：30
●Q（mm）：8.5
●R（mm）：8.5
●S（mm）：15
●T（mm）：42
●U（mm）：3
●キー：5×5×27L
●周囲温度：-10℃～40℃
●周囲湿度：80％以下
●設置場所：屋内
●材質／仕上：アルミダイカスト製
●注意：設置場所：屋内（腐食性ガス・蒸気などのないところ、チリやほこりを含まない換気の良い場所）です。
●注意：ケースにボルト穴等の追加工はできません。
●注意：また装置破損の恐れがありますので製品の分解、改造はしないでください。
●注意：負荷トルク、O.H.L（オーバーハングロード）は必ず許容範囲内で運転してください。
●注意：1個の販売でありセット販売ではございません。
●原産国：日本
●コード番号：259-1695
