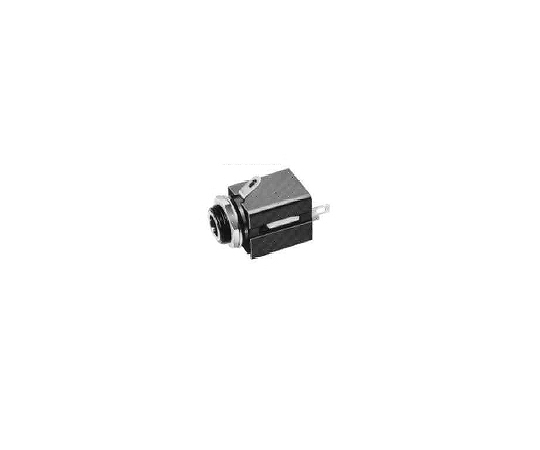

6.3mmステレオジャック(ボックス型、パネル絶縁タイプ)

商品説明

特徴

●絶縁と非絶縁について
●パネル取り付けタイプのRCAピンジャック、φ3.5ジャックなどは｢絶縁タイプ｣および｢非絶縁タイプ｣に分かれます。絶縁または非絶縁とはコネクタをパネルに取り付けた場合、｢コネクタのGND端子がパネルに接触するかしないか｣を言います。
●絶縁タイプのものはコネクタのGND端子がパネルと接続（接触）されない。
●非絶縁タイプはパネルが金属性の場合、電気的に接続された状態になる。
●絶縁タイプのコネクタは｢GND（グランド）ループ｣を作りたくない場合に用います。
●※GNDループとは
●配線がループ（輪）になっていることで、特にGND線のループを｢GNDループ｣と言います。磁束がループと鎖交するとGND線に電流が流れ、これにより電圧が生じ、これがノイズとなります。このような場合、ループを切れば磁束の鎖交によるノイズを防ぐことができます。

仕様

●コネクタの形態：6.3mmジャック
●ステレオ/モノラル：ステレオ
●極数：3極
●形式：ストレート
●端子部処理：-
●材質：プラスチック
