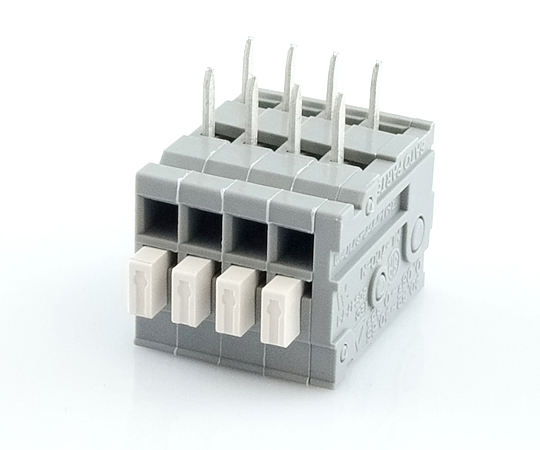

貫通型スクリューレス端子台　50V-3A　(国内)　4極

商品説明

特徴

●接続用ねじが不要な端子台として｢スクリューレス端子台｣があります。
●電線の被覆をむいて端子台にワンタッチで接続できるもので、結線の作業性が良くなります。結線または結線解除はボタンを押しながら挿入穴に電線を差し込むまたは引き抜くだけで専用工具は不要です。
●パネル取り付け用、基板取付用、中継用などがあり、ユニバーサル基板で実装できる穴径ものもあります。

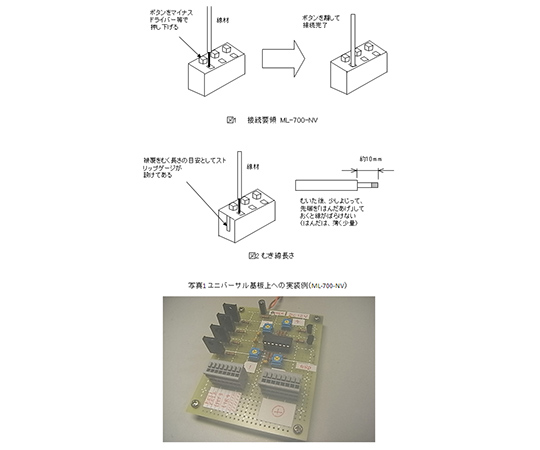

●【図1】に接続要領を示します。ボタン操作は指でも可能ですが、マイナスドライバーを用いると作業性が良いです。
●また【図2】のように線をむく長さの目安として端子台横にストリップゲージが設けてあります。

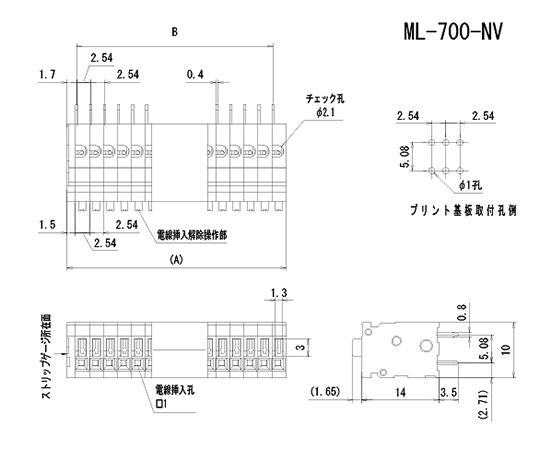

仕様

●定格：5V-3A
●極数：4極
●端子間ピッチ：2.54mm
●端子金具：PC端子
●推奨適合工具：マイナスドライバー（軸径φ3、刃先巾2.6）
●備考：縦型
