NB　スライドウェイNVS形(ローラー19個)　1個

商品説明

商品説明

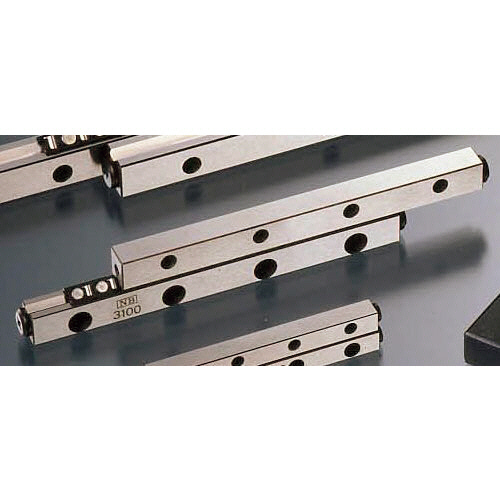

NV形は精密研削加工された軌道台とスタッドローラーを内蔵したRリテーナー（樹脂製）で構成されています。

仕様

●レール全長（mm）：100
●ローラー径（mm）：3
●ストローク（mm）：60
●ローラー数：19
●D（mm）：3
●L（mm）：100
●A（mm）：18
●B（mm）：8
●C（mm）：8.65
●M×P（mm）：3×25
●N（mm）：12.5
●E（mm）：3.5
●F：M4
●d（mm）：3.3
●G（mm）：6
●H（mm）：3.1
●T（mm）：2
●基本定格荷重 動（N）：12500

注意事項

●軌道台はスタッドローラーが滑らかに動くように好適設計が施され、またRリテーナーのスタッドローラーにより軌道台と転動体のスリップがなく、スライドウェイでは難しかった昇降やタクトの速い動作に適しています。
