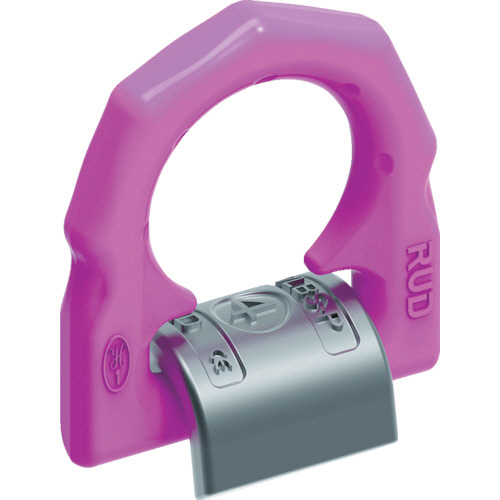

溶接式ロードリング　1個

商品説明

商品説明

容易かつ迅速な溶接式取り付けが可能です。

仕様

●基本使用荷重(t)：16
●寸法(mm)C：100
●寸法(mm)G：90
●寸法(mm)A：96
●寸法(mm)B：190
●寸法(mm)D：69
●寸法(mm)T：174
●寸法(mm)F：26
●寸法(mm)H：214
●寸法(mm)E：105
●寸法(mm)I：40
●溶接継ぎ目：HY25+6
●ニッケルクロムモリブデン鋼
●溶接適合材質St52．3（1．0570）鍛造加工品

注意事項

●テンションスプリングにより、リングを所望位置で支持でき、また騒音も軽減します。（1、5t～10t)
●DIN5688準拠、品質等級100、80、および全数磁気探傷検査合格品です。
●スペーサー（約3mm）は、ルート溶接に要する空隙材として機能します。
●溶接継ぎ目の配置（HV貫通式）により、DIN18800の要求事項を発足できます。すなわち、継ぎ目が完全に遮蔽されるため、腐食層の生じる恐れがないので、屋外でも使用できます。
