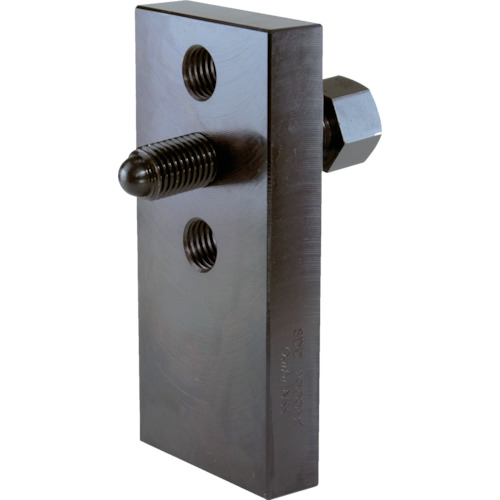

ｻｲﾄﾞｸﾗﾝﾌﾟ T溝28用 1ｾｯﾄ

商品説明

商品説明

サブテーブルなどのテーブルに差し込みむだけでセットできます。

仕様

●高さ(mm)：170
●幅(mm)：63
●奥行(mm)：28(0～-0.02)
●クランプストローク(mm)：43
●底面からのねじの位置(mm)：100・125・150
●T溝に差し込むために厚みを 0～-0.02に仕上げております。
●ねじ長さ：74mm
●位置決めや平行出し、クランプ作業など。
●横からのクランプに便利。
●本体・クランプボルト(CBA-1670NK）
●本体：S50C
●クランプボルト：S45C
※T溝に正

注意事項

●クランプボルトを5°傾けているため、クランプ時の浮上がりを防止します。
●クランプボルト用のねじ穴位置を3か所設けているので、必要に応じ変更できます。
