熱電対コネクタ　ミニチュアパネルソケットコネクタ　Tタイプ　ミニチュア

商品説明

特徴

●Miniature　connectors　have　flat　pin　and　they　are　polarised　by　means　of　unequally　sized　pins
●RS　PRO　IECカラーコードミニチュア熱電対パネル取り付けソケットコネクタ

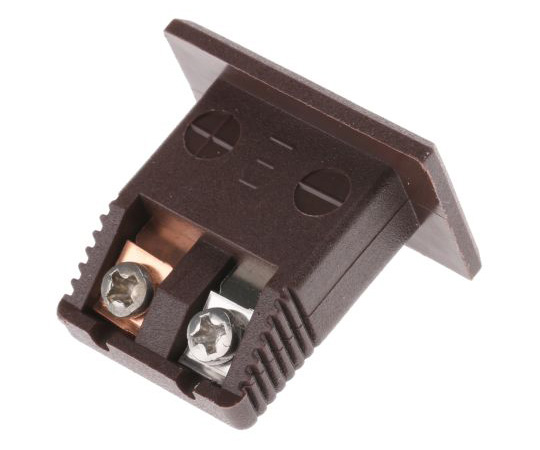

●RS　PROのミニチュアパネル取り付け熱電対ソケットコネクタは、IEC仕様に準拠して色分けされています。パネルを貫通して埋込型で取り付けられるように、コネクタハウジングは成形ファシアを備えています。コネクタは丈夫な熱可塑性樹脂製で、熱電対を簡単に識別できるよう色分けされています。コンタクトは、極性化フラットピンに対応し、正確な接続を保証するように設計されています。このメスコネクタにはクリップが付属しており、パネルの背面にすばやく簡単に固定できます。
●熱電対コネクタとは
●このミニチュア熱電対コネクタは、温度感知コンポーネントを相互接続できる正確で便利な手段です。熱電対コネクタを使用すると、温度センサの測定用先端部からホストコンピュータ/メーターに至るチェーンを形成できます。このチェーン内のすべてのコンポーネントは、元の信号の変化や歪みを防ぐために、同じ熱電対素材から製造することが重要です。この目的を達成するために、接続に使用している熱電対と同じ素材又は補償材でできたコンタクトが熱電対コネクタに組み込まれています。コネクタハウジングには、熱電対タイプが明確に印刷されており、識別しやすいように色分けが施されています。熱電対ワイヤは2個の固定ねじクランプで所定の位置に単純にねじ止めされています。
●特長と利点：高品質の熱電対合金又は補償材でできたコンタクトで信号を正確に伝送　IECカラーコードですばやく簡単に識別可能　パネル前面への埋込型取り付け用の成形ファシア　極性化フラットピンコンタクトに対応、正確な接続を実現　丈夫なガラス充填熱可塑樹脂製　最高120°Cの耐熱性　シンプルなキャプティブねじクランプ接続、すばやい組み立てが可能　極性と熱電対タイプをソケットハウジングに明示　パネルにすばやく確実に固定するためのクリップが付属
●用途：このミニチュア熱電対コネクタは、熱電対を設置、拡張、交換するあらゆる用途で使用されます。堅牢な構造のため、これらの熱電対コネクタは、過酷な温度測定の用途にも最適です。
●アクセサリ
●アルミニウム製フェースプレートは、これらのパネル取り付け熱電対コネクタで使用できます。
●品番　;　397-1674　397-1674　（2極）　品番　;　397-1703　397-1703　（4極）　品番　;　236-4132　236-4132　（6極）　品番　;　397-1719　397-1719　（12極）　品番　;　762-1156　762-1156　（16極）　品番　;　762-1165　762-1165　（20極）　品番　;　762-1168　762-1168　（24極）

仕様

●入数：1個
●アクセサリタイプ：ミニチュアパネルソケットコネクタ
●併用可能製品：タイプT熱電対
●基準適合：IEC
●熱電対タイプ：T
●色：茶
●コネクタサイズ：ミニチュア
●コネクタ　タイプ：パネル取り付け
●プラグ/ソケット：ソケット
●取り付けタイプ：ナイロンクリップ
●最小温度：-35°C
●最大温度：120°C
●RoHS適合状況：適合
●コード番号：455-9900
