θ軸粗微動ステージ　サイズφ60mm

商品説明

特徴

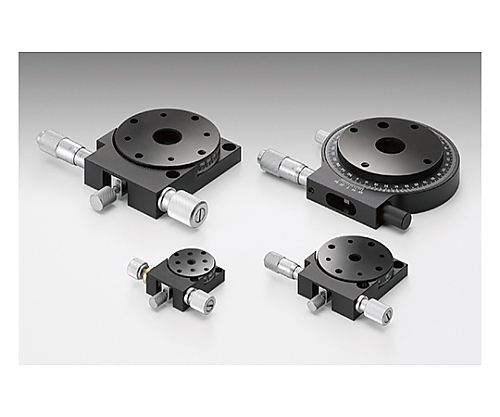

●粗動360°の回転と微動（マイクロメータヘッド又はファインピッチスクリューからの選択）が可能なすり合わせ式のθ軸（回転）粗微動ステージです。
●粗動はステージ上面を直接回転させ、微動は粗動部分をクランプし、マイクロメータヘッド又はファインピッチスクリュー（±5°）で行います。
●KSPは、ステージ本体にシンチュウを採用し、高剛性を実現しています。
●（KSP-786M＊＊のみ、主要素材：アルミ、表面処理：黒アルマイトを使用しています。）
●ステージ中央の貫通穴は、透過穴用としてご利用いただけます。
●KSP・KSPA用上面スペーサーSP-103を使用し取付穴を変換することで、各種ステージに取り付けることが可能です。
●KSP-786M専用下面スペーサーSP-104を使用し取付穴を変換することで、マグネットベースや□60mmステージ（M4 50×50）に取り付けることが可能です。
●品番末尾にFPがついている製品は、ファインピッチスクリューを使用しています。
●一般的なマイクロメータヘッドではありませんので、ご注意ください。
●ネジピッチ0.25mmで操作する際には、六角レンチまたは別売のツマミ付六角レンチ（KCL）が必要となります。

仕様

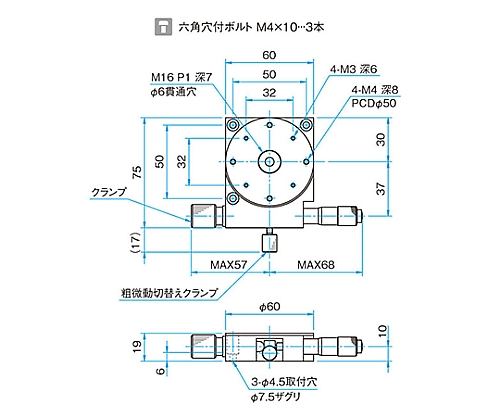

●テーブル面サイズ：φ60mm
●回転範囲：粗360°　微±5°
●目盛最小読取：1°
●マイクロメータ最小読取：約55.8″
●移動ガイド：すり合わせ方式
●主要材質：シンチュウ
●表面処理：スーパーブラッククロム
●耐荷重：68.6N（7.0kgf）
●許容モーメント荷重：0.75N･m
●モーメント剛性：1.0″/N･cm
●平行度：20μm
●偏芯量：20μm
●面振れ量：20μm
●質量：0.6kg
●RoHS適合品
