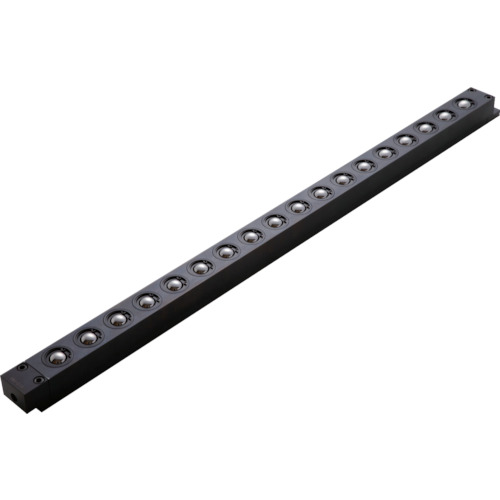

エアー浮上式　フリーベアユニット　1本

商品説明

商品説明

圧縮エアーを供給することにより各ピストンに内蔵されたフリーベアが一斉に上昇します。

仕様

●全長(mm)：940
●ストローク(mm)：4
●ボール個数：17
●負荷能力(kN)ボール1個：0.64
●負荷能力(kN)全体：10.88
●治具・金型など重量物の搬送・位置決め。
●スチール
※負荷能力の数値はエアー圧0.5MPa時のものです。
※許容荷重内でご使用ください。
※上向きでご使用ください。
※送料別途です。

注意事項

●設置の際に角溝加工を施すことにより、治具、金型、ワークの搬送・位置決めが可能です。
●エアー式なので大がかりな配管工事も不要です。
●同シリーズで連結可能です。
●上向き使用タイプです。
●T溝挿入型と比べて負荷能力が高いため、金型セット時の位置決め用として大型機械での使用に適しています。
